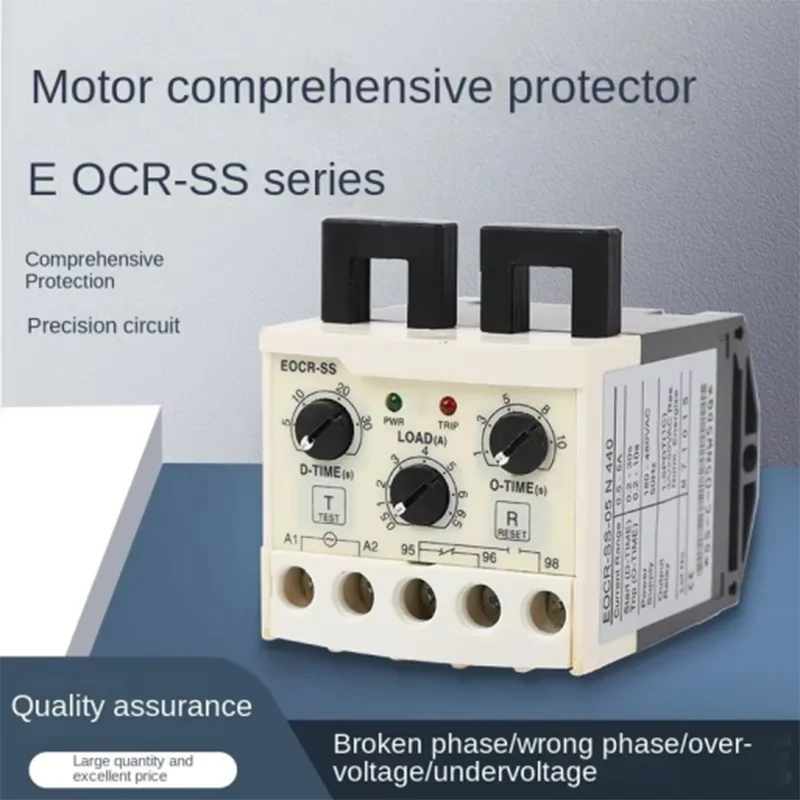

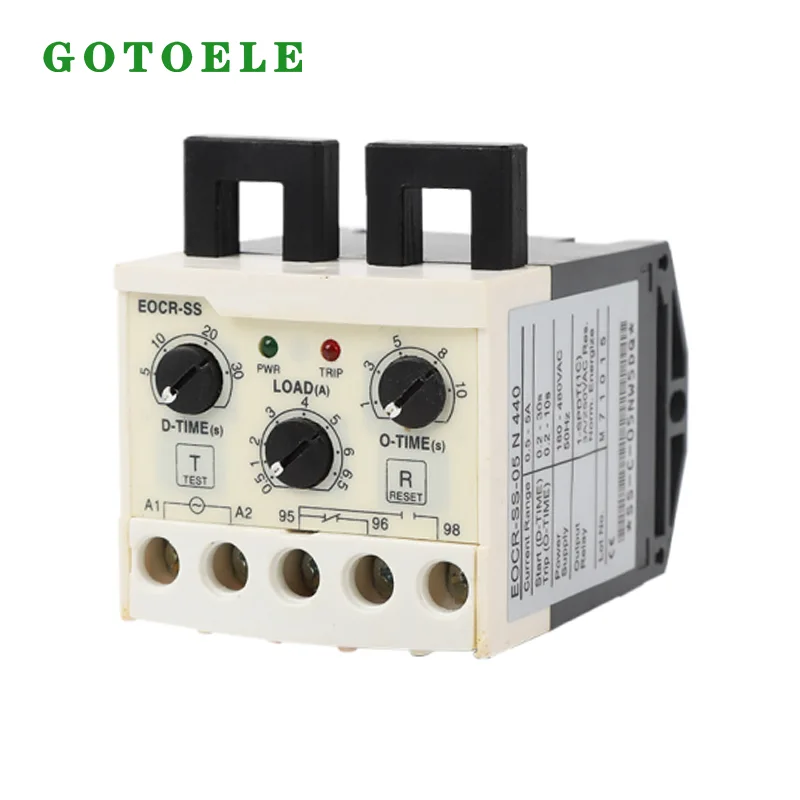

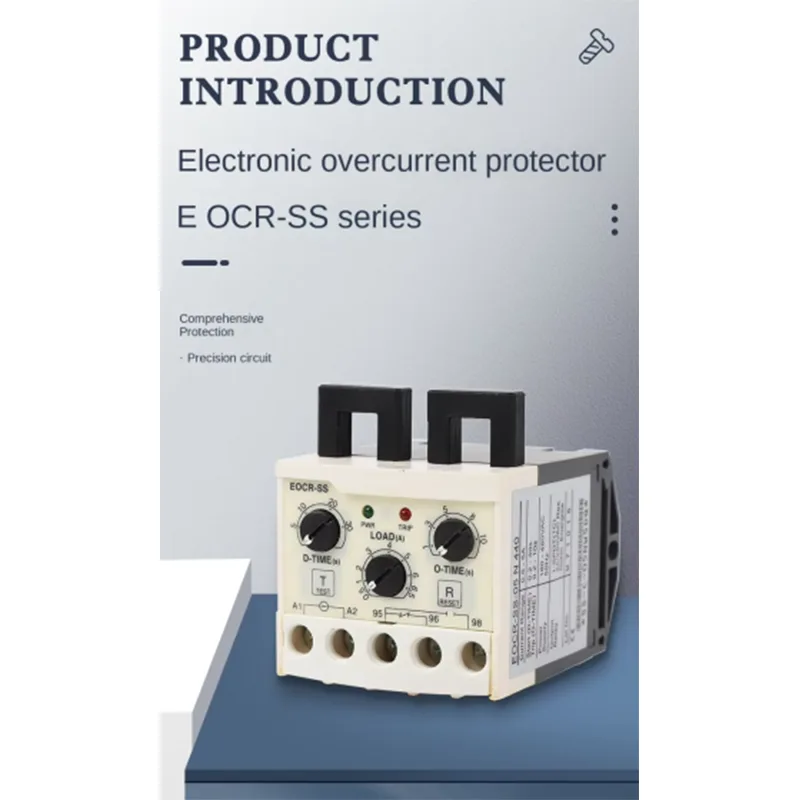

Elektronisches Motorschutzrelais EOCR-SS

Dieser elektronische Motorschutz wurde von GOTOELE, einem professionellen Hersteller von Niederspannungselektrogeräten in Zhejiang, China, mit mehr als 14 Jahren Branchenerfahrung entwickelt und hergestellt. Er integriert Überlastschutz, Motorblockierschutz, Phasenausfallschutz und Schutz vor dreiphasigem Stromungleichgewicht in einer kompakten Einheit für die DIN-Schienenmontage. Es wird häufig in Pumpen, Lüftern, Kompressoren, Förderbändern und OEM-Schaltschränken eingesetzt, wo zuverlässiger Motorschutz und reduzierte Wartungsausfallzeiten erforderlich sind.

Funktionsprinzip Das elektronische Motorschutzrelais EOCR-SS wurde entwickelt, um kleine und mittlere Drehstrommotoren vor anormalen Strombedingungen zu schützen, die zu Wicklungsüberhitzung, Alterung der Isolierung und unerwarteten Geräteabschaltungen führen können.

Im Gegensatz zu herkömmlichen thermischen Bimetall-Überlastrelais, die langsam reagieren und von der Umgebungstemperatur beeinflusst werden, überwacht das EOCR-SS kontinuierlich den Motorbetriebsstrom über einen geteilten Klemmstromtransformator. Wenn abnormale Bedingungen wie Überlast, Phasenausfall oder Stromungleichgewicht auftreten, trennt das Relais schnell den Steuerkreis des Schützes, um den Motor zu stoppen und weitere Schäden zu verhindern.

Die geteilte CT-Struktur ermöglicht die Installation ohne Entfernung vorhandener Stromkabel. Dadurch eignet es sich besonders für Geräte-Upgrades, die Renovierung alter Schaltschränke und OEM-Maschinen, bei denen es auf eine Reduzierung der Installationszeit ankommt.

● Kompaktes Design

● Mehrere Schutzfunktionen

● Großer Stromanpassungsbereich (10:1)

● Amperemeter-Funktion

● LED zur Fahrtanzeige

● Hohe Genauigkeit

● Manueller sofortiger Reset

● Elektrische Fernrückstellung

● Testfunktion

● Umgebungsunempfindlich

● Geringer Stromverbrauch

● Ausfallsicherer Betrieb (keine Spannungsfreigabe)

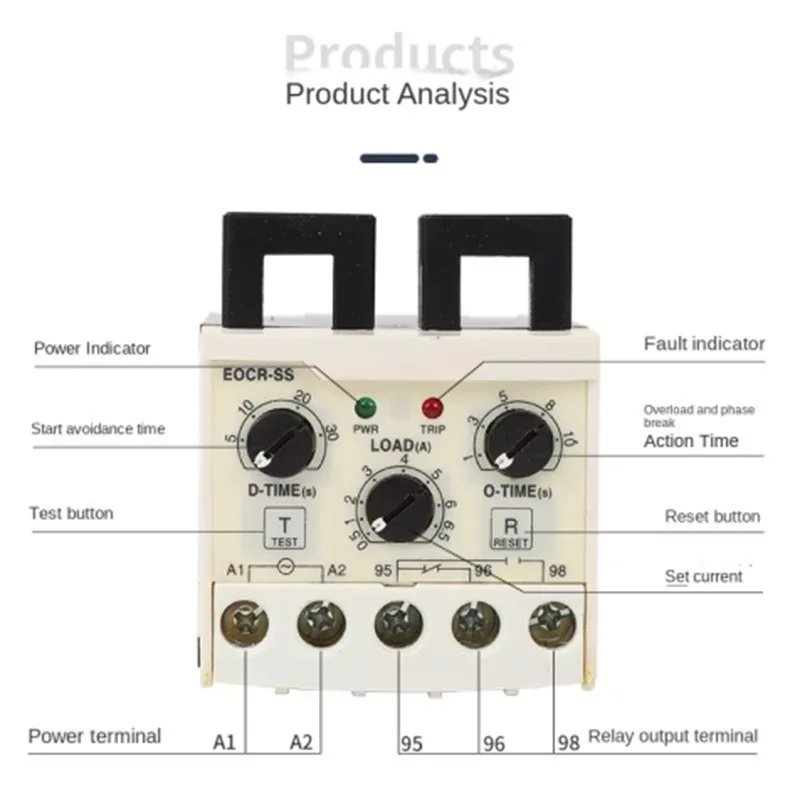

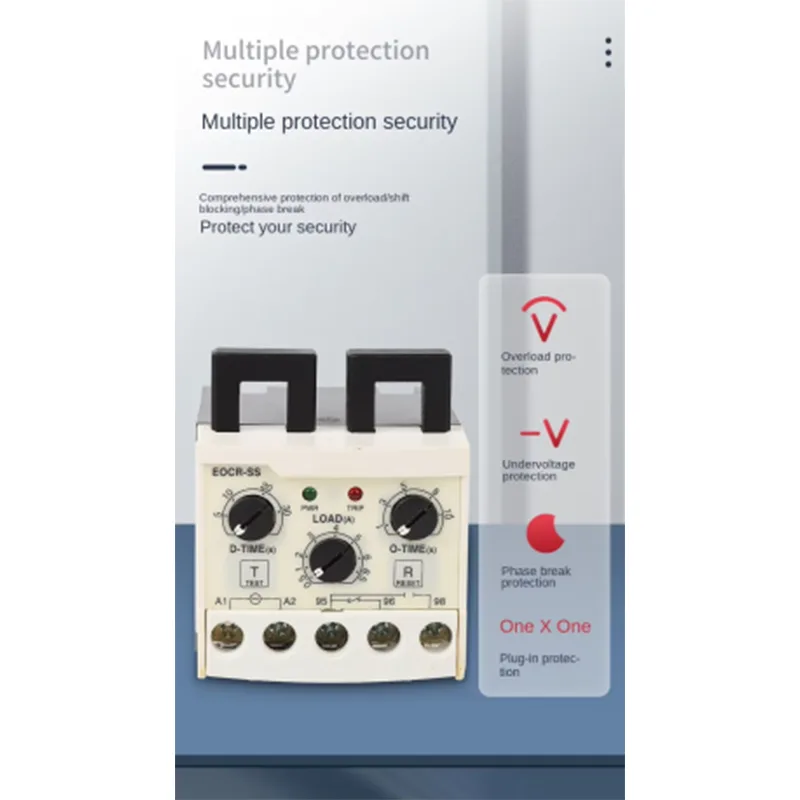

Intelligente Schutzfunktionen für die Motorsicherheit

1. Präziser Überlast- und Blockierschutz

Während des Motorbetriebs können übermäßige mechanische Belastung, Lagerblockaden oder Geräteblockaden dazu führen, dass der Strom über den normalen Betriebsbereich hinaus ansteigt. EOCR-SS erkennt kontinuierlich Motorstromänderungen und aktiviert den Schutz nach der voreingestellten Verzögerungszeit.

Mit der einstellbaren LOAD-Einstellung können Benutzer unterschiedliche Motornennströme genau anpassen, während die O-TIME-Verzögerungsfunktion unnötige Abschaltungen durch kurzzeitige Stromschwankungen verhindert.

Diese Schutzfunktion wird häufig in Fördersystemen, Wasserpumpen, Lüftungsgeräten und kleinen Industriemaschinen eingesetzt, wo eine unerwartete Motorüberlastung zu Produktionsunterbrechungen führen kann.

2. Phasenausfallschutz für Dreiphasenmotoren

Bei Dreiphasenmotoren, die unter Phasenausfallbedingungen betrieben werden, kann es in den verbleibenden Phasen zu einem übermäßigen Strom kommen, was zu einer schnellen Überhitzung der Wicklungen und dauerhaften Motorschäden führt.

EOCR-SS erkennt eine abnormale Stromverteilung, die durch Phasenausfall, unterbrochene Kabel oder Kontaktprobleme mit dem Schütz verursacht wird, und unterbricht sofort den Motorsteuerkreis.

Diese Funktion ist besonders wertvoll in Gebieten mit instabilen Stromnetzen, landwirtschaftlichen Anlagen und Außenanlagen, in denen das Risiko eines Phasenausfalls höher ist.

3. Überwachung der dreiphasigen Stromunsymmetrie

Eine ungleichmäßige Stromverteilung zwischen drei Phasen wird normalerweise durch Wicklungsprobleme, Spannungsungleichgewichte oder ungleichmäßige mechanische Belastung verursacht.

EOCR-SS überwacht Stromunterschiede zwischen den Phasen und bietet frühzeitigen Schutz, bevor sich aus einem geringfügigen Ungleichgewicht ein schwerwiegender Motorausfall entwickelt.

Im Vergleich zu herkömmlichen Schutzgeräten, die erst bei starker Überlastung reagieren, hilft die elektronische Stromüberwachung Wartungsteams dabei, potenzielle Risiken früher zu erkennen und unerwartete Ausfallzeiten zu reduzieren.

4. Einstellbare Startverzögerungsfunktion

Ein hoher Anlaufstrom ist normal, wenn Motoren in Betrieb gehen. Ein sofortiger Überlastschutz während des Startvorgangs kann zu unnötigen Auslösungen führen.

Die integrierte D-TIME-Startverzögerungsfunktion ermöglicht es den Motoren, die Beschleunigung abzuschließen, bevor sie in den normalen Schutzmodus wechseln. Benutzer können die Verzögerung an unterschiedliche Motorstarteigenschaften anpassen und so einen zuverlässigen Betrieb von Geräten mit höheren Anforderungen an das Startdrehmoment gewährleisten.

Anwendungserfahrung und Projektverifizierung

Projekt zur Aufrüstung des Motorschutzes in einer Lebensmittelfabrik in Vietnam

Basierend auf der Erfahrung von GOTOELE in der Niederspannungs-Elektrofertigung und globalen Exportprojekten wurde EOCR-SS bei Motorschutz-Upgrades für Industriekunden eingesetzt.

Im März 2026 installierte ein Hersteller von Lebensmittelverarbeitungsgeräten in Vietnam 120 Einheiten des elektronischen Motorschutzrelais EOCR-SS in Schaltschränken für Fördermotoren.

Die Anwendungsumgebung umfasste:

· Kundentyp: Hersteller von Lebensmittelverarbeitungsmaschinen

· Einbauort: Schaltschränke der Förderanlage

· Motorleistungsbereich: Dreiphasenmotoren von 0,75 kW bis 2,2 kW

· Arbeitsspannung: AC380V 50Hz

· Betriebstemperatur: -10℃ bis 45℃

· Tägliche Betriebszeit: Ungefähr 16 Stunden/Tag

· Motorstarthäufigkeit: 50–80 Mal pro Tag

Nach 12 Monaten Dauerbetrieb meldete der Kunde eine stabile Schutzleistung und weniger Motorausfälle aufgrund von Überlast- und Phasenausfallproblemen. Im Vergleich zu früheren thermischen Überlastschutzlösungen konnte die Häufigkeit von Wartungseingriffen deutlich reduziert werden, was die Produktionskontinuität verbessert.

Diese praktische Anwendung demonstriert die Zuverlässigkeit von EOCR-SS in hochfrequenten industriellen Motorbetriebsumgebungen.

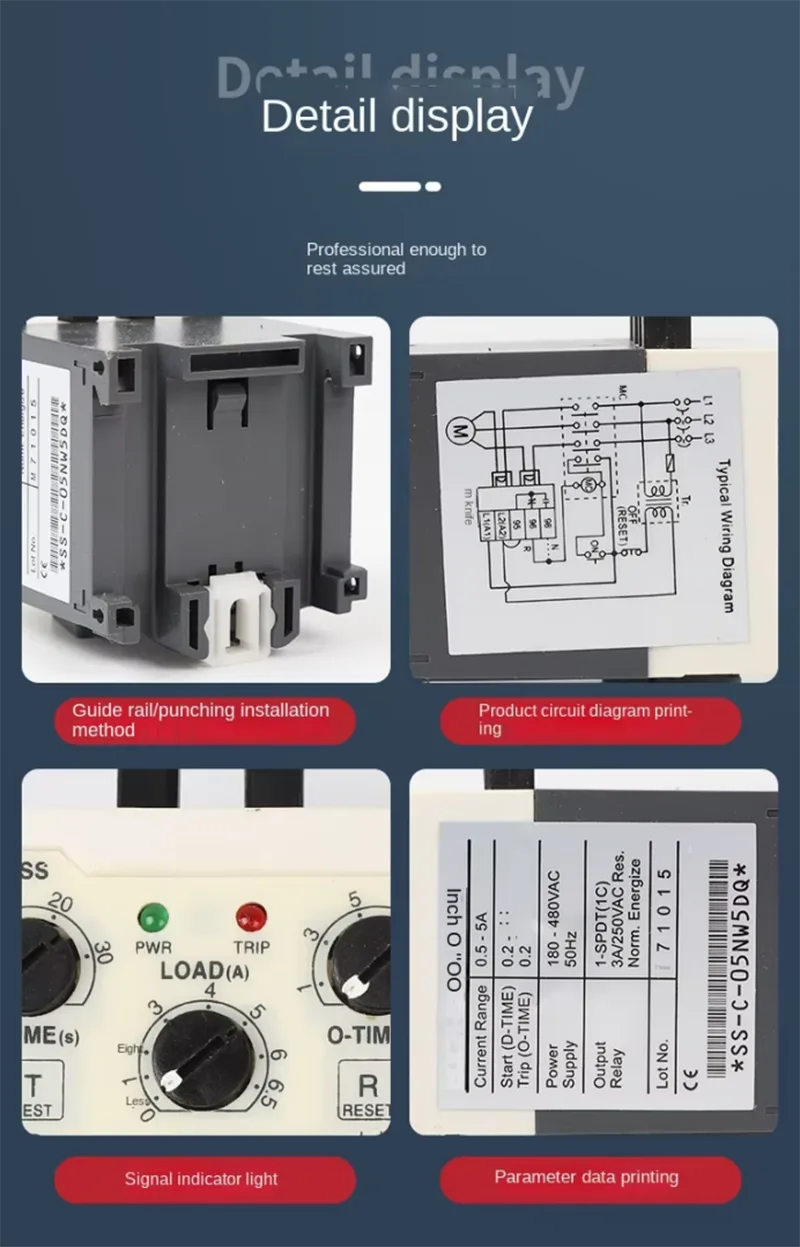

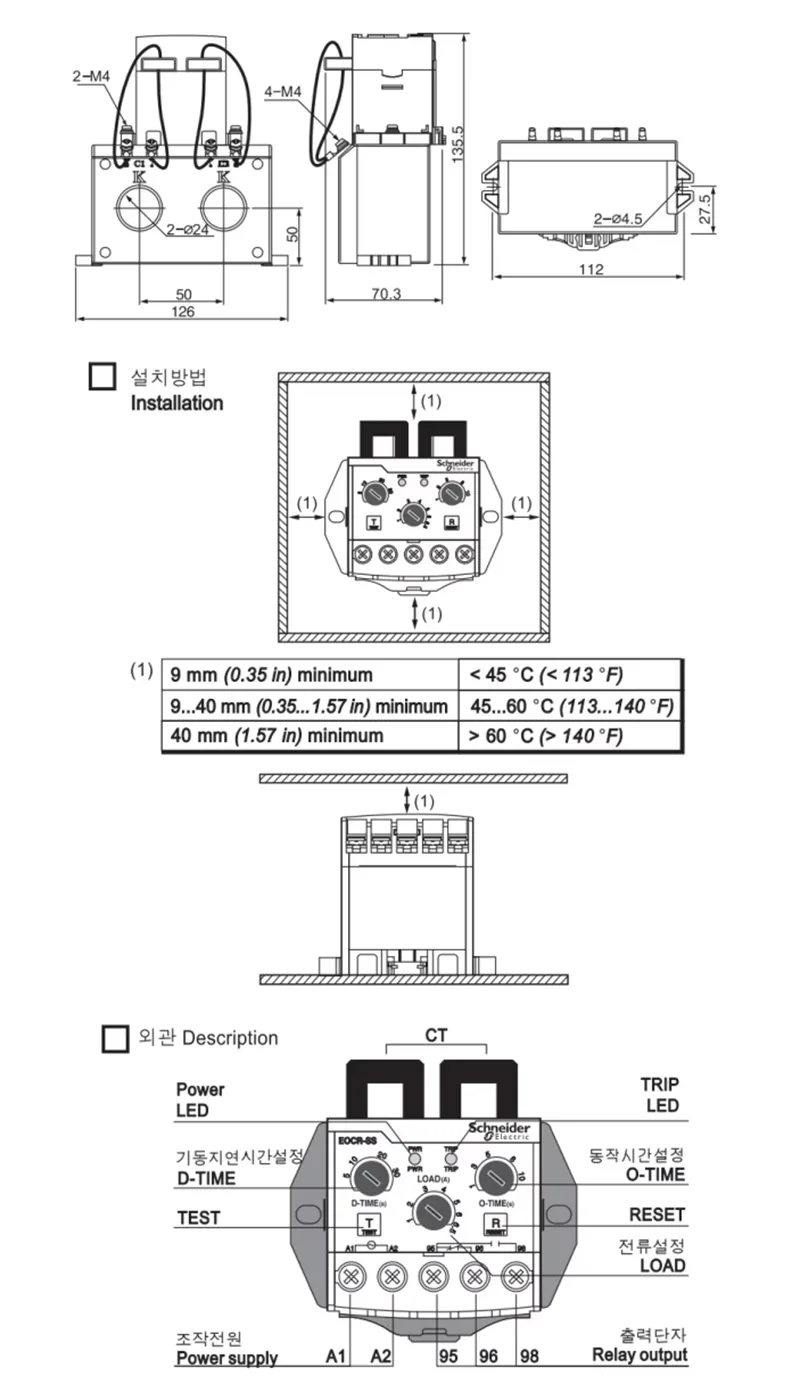

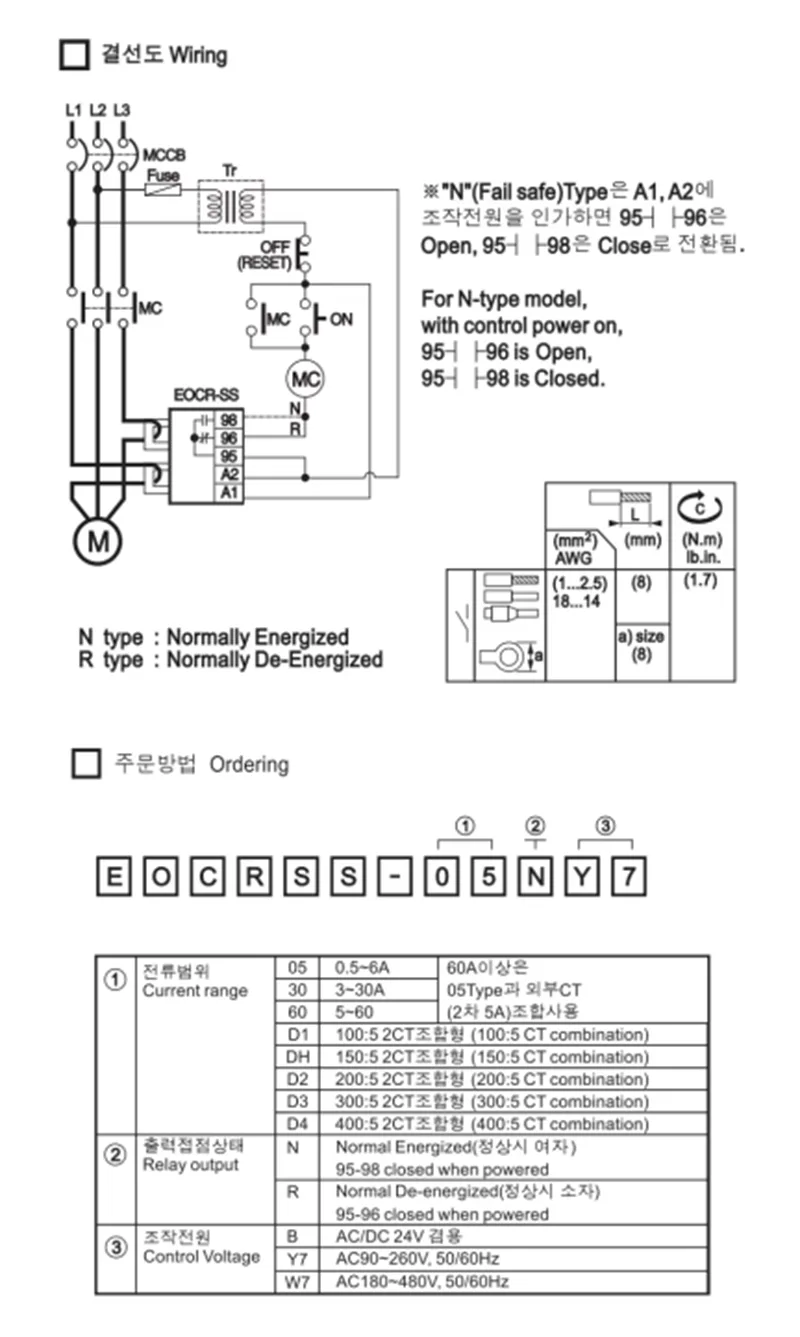

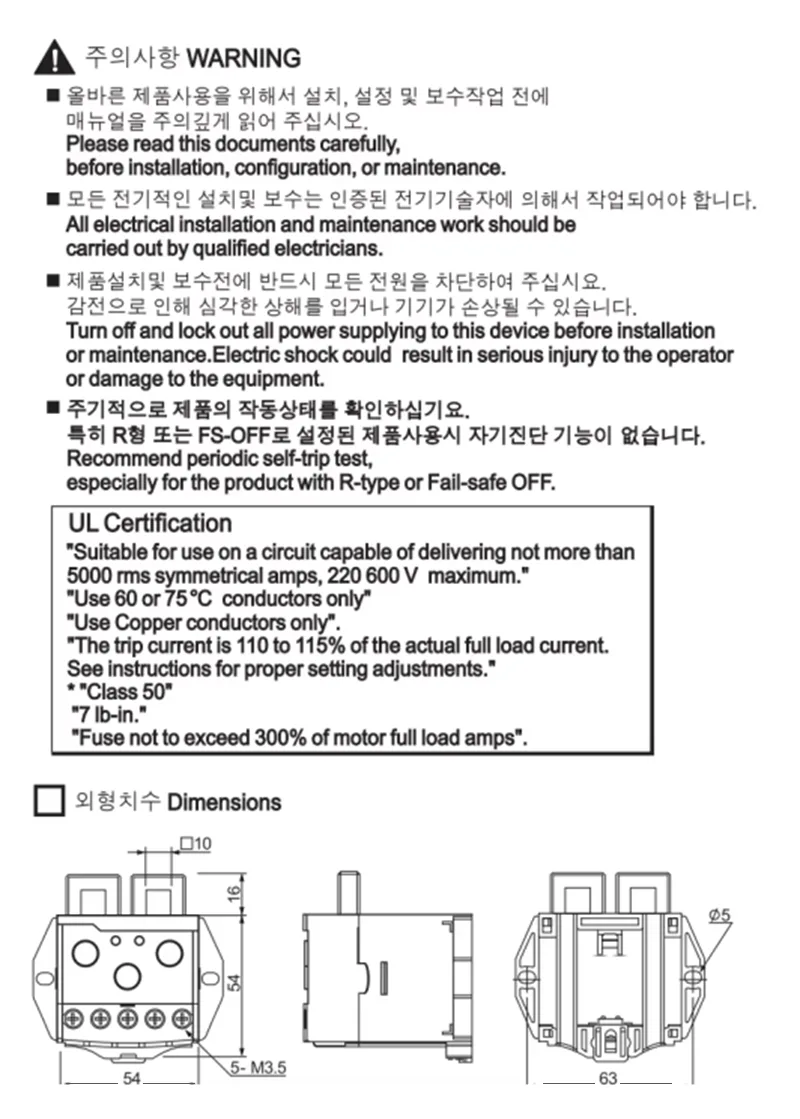

Produktparameter

Produktvorteile

1. Installation ohne Kabelschneiden spart Nachrüstzeit

EOCR-SS verfügt über ein öffenbares Split-Stromwandler-Design. Installationstechniker müssen den Stromwandler lediglich an vorhandenen Motorkabeln festklemmen, ohne die Verkabelung zu trennen oder den Stromkreis zu ändern.

Dieses Design reduziert die Installationsschwierigkeiten bestehender Maschinen erheblich und eignet sich besonders für die Modernisierung von Fabrikanlagen und Nachrüstungsprojekte für Schaltschränke.

2. Elektronische Erkennung verbessert die Schutzgenauigkeit

Das elektronische Stromerfassungssystem bietet im Vergleich zu herkömmlichen thermischen Überlastrelais einen schnelleren und stabileren Schutz.

Es vermeidet Temperatureinflüsse und mechanische Ermüdungsprobleme und sorgt für eine gleichbleibende Schutzleistung im Langzeitbetrieb.

3. Flexible Anpassung an verschiedene Motoren

EOCR-SS ermöglicht die unabhängige Anpassung der Parameter Startverzögerung, Betriebsstrom und Auslöseverzögerung.

Benutzer können Schutzeinstellungen entsprechend unterschiedlicher Motorlasten, Startbedingungen und Anwendungsumgebungen konfigurieren und so die Kompatibilität mit verschiedenen Industriemaschinen verbessern.

4. Das kompakte DIN-Schienen-Design spart Platz im Schrank

Der modulare Aufbau ermöglicht den direkten Einbau in handelsübliche Elektroschaltschränke.

Im Vergleich zur Installation separater Stromwandler und Schutzkomponenten bietet EOCR-SS eine kompaktere Lösung und vereinfacht den Entwurf des Steuerungssystems.

Fertigung und Qualitätssicherung

GOTOELE ist ein professioneller Hersteller und Exporteur, der sich auf elektrische Niederspannungsprodukte spezialisiert hat, darunter Schütze, Relais, Leistungsschalter, Motorschutzgeräte und industrielle Steuerungskomponenten.

Mit mehr als 14 Jahren Erfahrung in der Elektrofertigung betreibt das Unternehmen eine Produktionsbasis in Liushi, Yueqing, Zhejiang, China. Die Fabrik erstreckt sich über mehr als 1600 Quadratmeter und umfasst professionelle Produktionsbereiche und Qualitätskontrolleinrichtungen.

Während der EOCR-SS-Produktion führt GOTOELE strenge Inspektionen durch, die die Genauigkeit der Stromerkennung, die Reaktion der Relais, die Zuverlässigkeit der Anschlüsse und Produktalterungstests umfassen.

Jede Charge folgt den ISO9001-Qualitätsmanagementverfahren und die Produkte entsprechen den CE-Zertifizierungsanforderungen, um eine stabile Leistung für internationale Industrieanwendungen zu gewährleisten.

Verpackung und Lieferung

Das elektronische Motorschutzrelais EOCR-SS ist gemäß internationalen Exportstandards verpackt, um Schäden während des Transports zu vermeiden.

Für Großbestellungen bietet GOTOELE eine effiziente Produktionsplanung mit typischen Lieferzeiten von 10–15 Tagen. OEM-Anpassungsdienste, einschließlich Logodruck, Verpackungsdesign und Parameteranpassung, stehen globalen Händlern und Herstellern von Industrieanlagen zur Verfügung.

FAQ

1. Was ist der Unterschied zwischen EOCR-SS und einem herkömmlichen thermischen Überlastrelais?

EOCR-SS nutzt elektronische Stromüberwachungstechnologie und bietet im Vergleich zu herkömmlichen thermischen Überlastrelais eine höhere Schutzgenauigkeit und eine schnellere Reaktion. Es unterstützt auch die Split-CT-Installation ohne Kabelschneiden, was die Aufrüstung von Geräten erleichtert.

2. Kann EOCR-SS in bestehende Motorsteuerschränke eingebaut werden?

Ja. Der Klemmstromtransformator ermöglicht die direkte Installation an vorhandenen Motorkabeln, ohne die Verkabelung zu entfernen, und eignet sich daher für Renovierungs- und Wartungsprojekte alter Geräte.

3. Welche Motoren sind für EOCR-SS geeignet?

EOCR-SS ist hauptsächlich für kleine dreiphasige Wechselstrommotoren konzipiert, darunter Pumpen, Lüfter, Kompressoren, Förderbänder und OEM-Maschinen mit Stromanforderungen im Bereich von 0,5 bis 5 A.

4. Bietet GOTOELE OEM-Anpassungen an?

Ja. GOTOELE unterstützt OEM/ODM-Dienste, einschließlich kundenspezifischer Etiketten, Verpackungen, Spezifikationen und Anforderungen an elektrische Parameter für verschiedene internationale Märkte.

GOTOELE kombiniert professionelle Fähigkeiten in der Elektrofertigung, praktische Anwendungserfahrung und strenge Qualitätskontrollsysteme, um zuverlässige Motorschutzlösungen für globale Industriekunden bereitzustellen. Das elektronische Motorschutzrelais EOCR-SS stellt ein kostengünstiges Upgrade herkömmlicher Schutzgeräte dar und hilft Industrien dabei, die Gerätesicherheit zu verbessern, Wartungskosten zu senken und einen stabileren Produktionsbetrieb zu erreichen.
