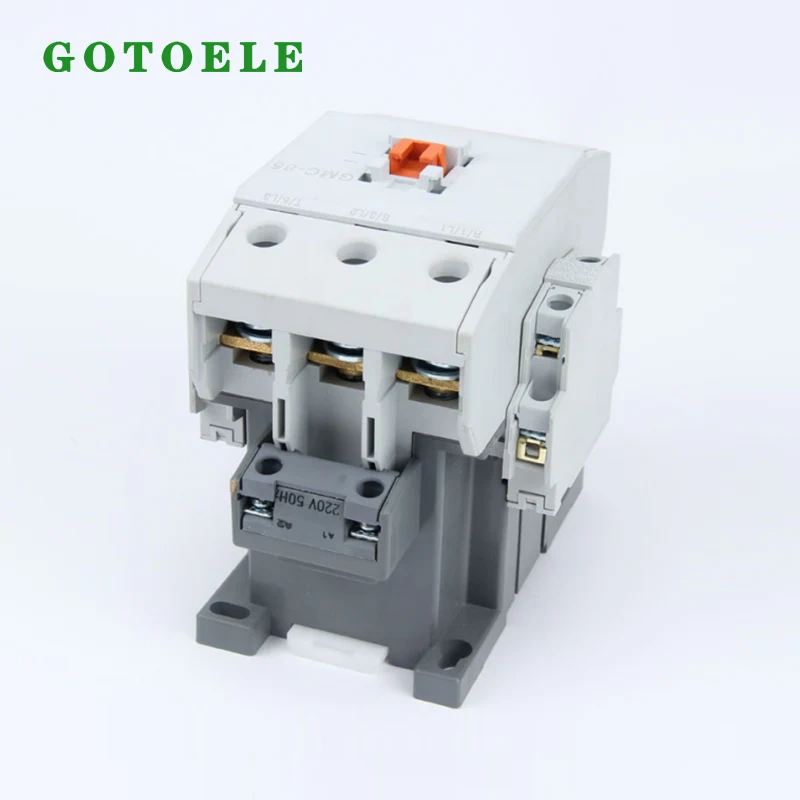

GMC-85 AC-Magnetschütz 3P 135A 45KW 2NO+2NC für industrielle Motorsteuerung

GMC-85 AC-MagnetschützausGOTOELEist eine dreiphasige Niederspannungs-Schaltkomponente, die für die Motorsteuerung, Industriemaschinen, Pumpen, Kompressoren, HVAC-Geräte und andere Anwendungen entwickelt wurde, die ein zuverlässiges Schalten von Wechselstromlasten erfordern. Mit einer 3-poligen Hauptkontaktstruktur, einem thermischen Nennstrom von 135 A AC1, einer Motorsteuerungsleistung von 45 kW bei 380–440 V und 2 Schließern + 2 Öffnern Hilfskontakten bietet es eine praktische Konfiguration für industrielle Schaltschränke und elektrische Geräte.

Für Elektroverteiler, Schaltanlagenbauer, Maschinenhersteller und Wartungsteams erfordert die Auswahl eines Schützes mehr als nur die Prüfung der aktuellen Nennleistung. Vor dem Kauf sollten Motorleistung, Nutzungskategorie, Betriebsspannung, Spulenspannung, Schaltfrequenz, Hilfskontaktanforderungen, Installationsmethode und Überlastschutz berücksichtigt werden.

Was sollten Käufer über die GMC-85-Konfiguration wissen?

Dreipolige Hauptkontaktstruktur

Die dreipolige Konfiguration ermöglicht es dem Schütz, einen dreiphasigen Stromkreis über ein einziges Schaltgerät zu steuern. Dadurch eignet es sich für gängige Industriemotoranwendungen, bei denen dreiphasige Leistung gleichzeitig geschaltet werden muss.

Die Hauptkontakte dienen zum Schalten der angeschlossenen Last, während die Hilfskontakte in Steuer-, Anzeige-, Verriegelungs- und Signalstromkreise eingebunden werden können.

135 A AC1 thermischer Nennstrom

Der GMC-85-Rahmen ist mit einem thermischen Nennstrom von 135 A AC1 ausgestattet. Allerdings sollten Käufer den AC1-Wert nicht als zulässigen Motorstrom unter allen Betriebsbedingungen interpretieren. Motoranwendungen erfordern normalerweise eine Auswahl entsprechend der jeweiligen Nutzungskategorie und den tatsächlichen Motoreigenschaften.

Bei der Motorsteuerung sollten daher vor der endgültigen Auswahl der Nennbetriebsstrom und die Nennbetriebsleistung mit der vorgesehenen Versorgungsspannung und Anwendungslast verglichen werden.

45 kW Motorsteuerungskapazität

Bei 380–440 V ist die GMC-85-Konfiguration für 45 kW unter AC3-Motorsteuerungsbedingungen ausgelegt. Dadurch eignet sich das Modell für eine Reihe von Drehstrommotoranwendungen mittlerer Leistung, wenn die elektrischen Eigenschaften den Systemanforderungen entsprechen.

Kernparameter

Wie funktioniert ein AC-Magnetschütz?

Elektromagnetisches Schaltprinzip

Ein Wechselstrom-Magnetschütz verwendet eine elektromagnetische Spule, um die Bewegung seines internen Kontaktmechanismus zu steuern. Wenn der Steuerkreis die Spule mit Strom versorgt, bewegt die elektromagnetische Kraft die Kontaktbaugruppe und ändert den Zustand der Hauptkontakte.

Wenn die Spule stromlos ist, kehrt der Mechanismus in seine normale Position zurück. Dadurch kann ein Steuerkreis mit geringer Leistung eine elektrische Last mit höherer Leistung verwalten, ohne dass der Bediener oder die Steuerung den Motorkreis direkt umschalten muss.

Trennung von Leistungs- und Steuerfunktionen

Einer der wesentlichen praktischen Vorteile eines Schützes ist die Trennung zwischen Hauptstromkreis und Steuerstromkreis. Die Hauptkontakte kümmern sich um die angeschlossene Last, während die Spule und die Hilfskontakte mit der Steuerung interagieren.

Diese Struktur wird häufig in automatisierten Maschinen verwendet, da der Motor über Drucktasten, SPS-Ausgänge, Sensoren, Relais oder andere Steuergeräte gesteuert werden kann.

Warum die 2NO+2NC-Hilfskontakte wichtig sind

Normalerweise offene Kontakte

Die beiden normalerweise offenen Hilfskontakte können je nach Systemdesign für Steuerlogik, Rückmeldung des Betriebsstatus, Selbsthalteschaltungen oder den Anschluss an externe Anzeigegeräte verwendet werden.

Dies gibt Geräteherstellern zusätzliche Flexibilität bei der Integration des Schützes in einen größeren Schaltschrank.

Normalerweise geschlossene Kontakte

Die beiden normalerweise geschlossenen Hilfskontakte können in Verriegelungs-, Signal- und Steuerkreisen verwendet werden. Sie können dabei helfen, das Schütz mit anderen Schaltkomponenten oder Steuergeräten zu koordinieren.

Unterstützung beim Entwurf von Steuerschaltungen

Wenn sowohl Schließer- als auch Öffner-Hilfskontakte in derselben Konfiguration vorhanden sind, kann bei einigen Steuerungskonstruktionen der Bedarf an zusätzlichen Hilfsschaltkomponenten verringert werden.

Die tatsächliche Kontaktanordnung und elektrische Auslastung sollte vor der Installation immer anhand des Steuerschaltplans überprüft werden.

Typische industrielle Anwendungen

Industrielle Motorsteuerung

Die Hauptanwendung des GMC-85 ist das Schalten und Steuern kompatibler Drehstrommotoren. Es kann in Motorstarterbaugruppen und Schalttafeln integriert werden, bei denen die elektrischen Nennbedingungen der Anwendung entsprechen.

Pumpen und Wasseraufbereitungsgeräte

Pumpen benötigen häufig eine automatische Start-Stopp-Steuerung auf der Grundlage von Druck-, Füllstands-, Durchfluss- oder Prozesssignalen. Als Schaltschnittstelle zwischen Steuerkreis und Pumpenmotor kann ein Schütz dienen.

Kompressoren und HVAC-Systeme

Industriekompressoren, Lüftungssysteme, Klimaanlagen und andere motorbetriebene Systeme können Schütze verwenden, um Motoren entsprechend den Anforderungen des elektrischen Steuerungssystems der Ausrüstung zu steuern.

Produktionsmaschinen

Fertigungsanlagen enthalten häufig mehrere Motoren, Förderbänder, Lüfter, Pumpen und andere elektrische Verbraucher. Schütze können in Schaltschränke integriert werden, um ein zentrales Schalten und einen automatisierten Betrieb zu ermöglichen.

Wichtige Auswahlfaktoren vor dem Kauf

Motorleistung und -strom prüfen

Die Motorleistung allein reicht für die Schützauswahl nicht aus. Käufer sollten den Nennstrom, die Versorgungsspannung, die Frequenz, die Anlaufeigenschaften, die Betriebsleistung und die Nutzungskategorie des Motors bestätigen.

Das Schütz sollte auf der Grundlage der tatsächlichen elektrischen Last ausgewählt werden und nicht einfach nur den Produktnamen an die Nennleistung des Motors anpassen.

Bestätigen Sie die Spulenspannung

Die Spannung der Schützspule muss mit der des Steuerstromkreises übereinstimmen. Gängige Steuerspannungen können zwischen verschiedenen Maschinen und Regionen erheblich variieren.

Vor der Bestellung sollten Käufer die benötigte Spulenspannung und -frequenz angeben, um Kompatibilitätsprobleme bei der Installation zu vermeiden.

Berücksichtigen Sie die Schalthäufigkeit

Anwendungen mit häufigem Starten und Stoppen des Motors stellen höhere Anforderungen an das Schütz als Anwendungen mit relativ seltenen Schaltvorgängen.

Bei der Auswahl des Schützes und der Beurteilung seiner Eignung für die vorgesehene Anwendung sollte daher die zu erwartende Betriebsfrequenz berücksichtigt werden.

Koordinieren Sie den Überlastschutz

Ein Schütz dient in erster Linie der Schaltsteuerung und sollte nicht als Ersatz für eine spezielle Motorüberlastschutzvorrichtung betrachtet werden. Für Motorstarteranwendungen sollte entsprechend den Motor- und Systemanforderungen ein geeignetes thermisches Überlastrelais oder ein elektronisches Motorschutzgerät ausgewählt werden.

Überlegungen zur Installation

Überprüfen Sie die elektrischen Nennwerte

Vor der Installation sollten Techniker das Schützmodell, die Spulenspannung, die Hauptstromkreisspannung, den Nennstrom, die Motorleistung, die Hilfskontaktkonfiguration und den Schaltplan überprüfen.

Verwenden Sie geeignete Leiter

Stromleiter, Klemmenanschlüsse und Schutzeinrichtungen sollten entsprechend den aktuellen und geltenden Elektroinstallationsnormen ausgewählt werden.

Lose oder falsch dimensionierte Verbindungen können den Kontaktwiderstand und die Wärmeentwicklung erhöhen und möglicherweise die Zuverlässigkeit der Ausrüstung beeinträchtigen.

Sorgen Sie für geeigneten Schutz

Das Schütz sollte mit einem geeigneten Kurzschluss- und Überlastschutz ausgestattet sein. Die Schutzkonfiguration sollte entsprechend den Motoreigenschaften, der Installationsumgebung und den geltenden örtlichen Elektrovorschriften ausgelegt werden.

Überprüfen Sie die Installationsumgebung

Temperatur, Feuchtigkeit, Staub, Vibrationen, Gehäusedesign und Belüftung können die Betriebsbedingungen elektrischer Niederspannungskomponenten beeinflussen. Das Schütz sollte in einer Umgebung innerhalb seiner spezifizierten Betriebsgrenzen installiert werden.

Wartung und Inspektion

Überprüfen Sie die Hauptkontakte

Bei Geräten, die häufig in Betrieb sind, sollte das Wartungspersonal regelmäßig den Zustand der Hauptkontakte überprüfen. Übermäßige Lochfraßbildung, Brennen, Verfärbung oder ungewöhnlicher Verschleiß können auf elektrische Belastung oder ungeeignete Betriebsbedingungen hinweisen.

Überprüfen Sie die Hilfskontakte

Hilfskontakte sollten überprüft werden, wenn in Steuerkreisen intermittierende Signale, unerwartetes Schaltverhalten oder Rückmeldungsfehler auftreten.

Überprüfen Sie die Terminalverbindungen

Elektrische Anschlüsse müssen sicher befestigt bleiben. Das Wartungspersonal sollte die vom Hersteller empfohlenen Anzugsanforderungen und die geltenden elektrischen Wartungsverfahren befolgen.

Überwachen Sie ungewöhnliche Geräusche

Ungewöhnliches Summen, Vibrationen oder ein instabiler Schützbetrieb können auf Probleme mit der Spule, der Mechanik, der Spannung oder der Installation hinweisen. Vor dem weiteren Betrieb sollten abnormale Bedingungen untersucht werden.

Qualitätsaspekte für B2B-Käufer

Produktionskonsistenz

Für Händler und OEM-Kunden ist die Konsistenz zwischen den Chargen wichtig, da Schütze oft in standardisierte Schalttafeln und Gerätedesigns integriert sind.

GOTOELE gibt an, dass sein Produktionsprozess die Qualitätskontrolle von der Rohstoffinspektion über die Herstellung, Prüfung, Verpackung und Lieferung umfasst.

Prüfung vor dem Versand

Elektrische Produkte sollten vor dem Versand einer entsprechenden Inspektion und Prüfung unterzogen werden. Käufer, die in großen Mengen einkaufen, sollten die Inspektionsverfahren und Dokumentationsanforderungen des Lieferanten bestätigen, bevor sie eine Bestellung aufgeben.

Zertifizierungsanforderungen

GOTOELE zählt CE und ISO9001 zu seinen Qualitäts- und Zertifizierungsnachweisen. Kunden sollten das entsprechende Zertifikat und die technische Dokumentation für die genaue Produktkonfiguration anfordern, die für ihren Markt erforderlich ist.

GOTOELE Fertigungs- und Lieferfähigkeit

Hersteller von elektrischen Niederspannungsprodukten

GOTOELEDas von Yueqing Gongtong Electric Co., Ltd. betriebene Unternehmen ist auf elektrische Niederspannungsprodukte spezialisiert, darunter Wechselstromschütze, thermische Überlastrelais, Kompaktleistungsschalter, Starter, MCBs und Steuerungskomponenten.

Das Unternehmen integriert Forschung und Entwicklung, Produktdesign, Fertigung, Prüfung und Exportdienstleistungen, um Händler, Gerätehersteller und Industriekunden zu unterstützen.

Unterstützung für OEM- und kundenspezifische Bestellungen

GOTOELE bietet OEM- und kundenspezifische Produktunterstützung, die technische Parameter, Produktkonfigurationen, Verpackungs- und Markenanforderungen abdeckt. Dies kann für Elektroverteiler und Gerätehersteller nützlich sein, die konsistente Spezifikationen über mehrere Projekte hinweg benötigen.

Fähigkeit zur Massenversorgung

Für internationale Käufer sind stabile Produktions- und Lieferkapazitäten wichtig, wenn Schütze als Standardkomponenten in mehreren Gerätemodellen verwendet werden. GOTOELE meldet eine jährliche Produktionskapazität von rund 8 Millionen Stück für sein gesamtes Niederspannungs-Elektroproduktsortiment.

Checkliste für Käufer

Häufig gestellte Fragen

Wofür wird der AC-Magnetschütz GMC-85 verwendet?

Es ist zum Schalten und Steuern kompatibler dreiphasiger Wechselstromlasten konzipiert, insbesondere von Industriemotoren und motorbetriebenen Geräten wie Pumpen, Kompressoren, HVAC-Systemen, Förderbändern und Produktionsmaschinen.

Was bedeutet 135A für dieses Schütz?

Der Wert von 135 A bezieht sich auf den AC1-Wärmestromwert des GMC-85-Rahmens. Motoranwendungen sollten entsprechend der jeweiligen Nutzungskategorie, Motorstrom, Spannung und Betriebsbedingungen ausgewählt werden.

Kann der GMC-85 einen 45-kW-Motor steuern?

Der GMC-85 ist gemäß der angegebenen Konfiguration für 45 kW bei 380–440 V unter AC3-Bedingungen ausgelegt. Die tatsächliche Motoranwendung sollte dennoch anhand des Nennstroms, der Startbedingungen, der Schaltfrequenz und der geltenden Normen überprüft werden.

Was bedeutet 2NO+2NC?

Es zeigt zwei normalerweise offene und zwei normalerweise geschlossene Hilfskontakte an. Diese Kontakte können für Steuerlogik, Statusrückmeldung, Verriegelung und Signalschaltungen verwendet werden.

Verfügt das Schütz über einen Überlastschutz?

Ein Schütz sorgt für die Schaltsteuerung und sollte normalerweise mit einem geeigneten Überlastschutzgerät für Motoranwendungen koordiniert werden. Die erforderliche Schutzkonfiguration hängt vom Motor und der elektrischen Anlage ab.

Kann GOTOELE OEM-Dienste anbieten?

Ja. GOTOELE bietet OEM- und kundenspezifische Unterstützung für Händler, Gerätehersteller und Industriekunden, einschließlich Produktspezifikationen, Konfigurationen, Verpackung und Markenanforderungen.

Abschließende Überlegungen

GMC-85 AC-Magnetschützbietet eine dreiphasige Schaltlösung für die industrielle Motorsteuerung und andere kompatible Niederspannungsanwendungen. Aufgrund seiner 3P-Struktur, seines thermischen Nennstroms von 135 A AC1, seines Nennstroms AC3 von 45 kW bei 380–440 V und der 2 Schließer + 2 Öffner-Hilfskontakte eignet er sich für Steuerungssysteme, die sowohl das Schalten des Hauptstromkreises als auch Hilfssteuerfunktionen erfordern.

Für Elektroverteiler, Schalttafelbauer, OEM-Gerätehersteller und Wartungsteams sollte die richtige Auswahl auf Motorstrom, Spannung, Nutzungskategorie, Spulenspannung, Schaltfrequenz, Schutzkonfiguration, Installationsbedingungen und erforderlicher Zertifizierung basieren.

Mit Erfahrung in der Herstellung von Niederspannungselektrogeräten, OEM-Unterstützung, Qualitätsmanagement und internationalen Lieferfähigkeiten,GOTOELEkann Kunden bei der Suche nach Schützkonfigurationen für industrielle Automatisierung, Motorsteuerung, Maschinen, HVAC, Pumpen und andere elektrische Geräteanwendungen unterstützen.
